Información Básica.
No. de Modelo.
WDS
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Media (120¡ãC<T<450¡ãC)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
API609 En593 BS5155 En1092 ISO5211
Aplicación
Industria, Industria de Agua, Familia
certificados
ce iso wras acs dnv
material del cuerpo
hierro fundido/hierro dúctil/wcb/cf8m/cf8/al-bronce
material del disco
di/nylon/1,4469/1,4529/saf2205/2507/cf8/cf8m etc.
material del asiento
nbr/epdm/ptfe/vitón/silicona, etc.
revestimiento
revestimiento de epoxi de fbe
estándar final
pn6/10/16/25/21/150lb/jis5k/10k/as2129 cuadro d/e/f
cara a cara
La norma EN558;api609;DIN3202;la norma ISO5752;BS5155;awwa
Paquete de Transporte
Bubble Bags and Wooden Box
Especificación
DN40-DN350
Marca Comercial
WDS / WORLDS/OEM
Origen
Tianjin China (Mainland)
Código del HS
8481804090
Capacidad de Producción
10, 000, 000PCS/Year
Descripción de Producto
Parámetros técnicos:
Material principal:
Características del producto:

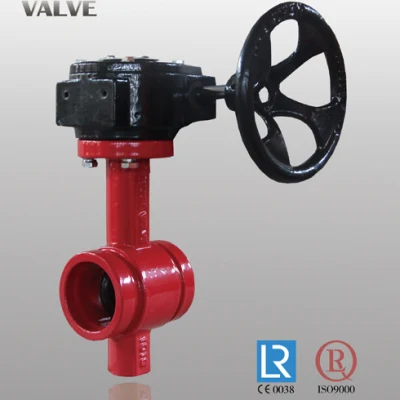

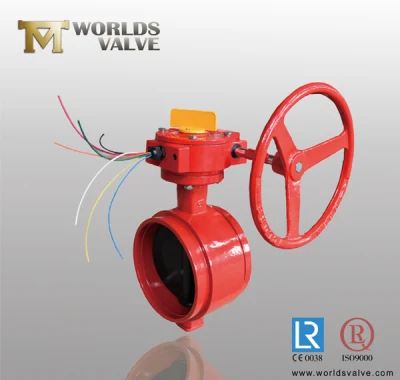

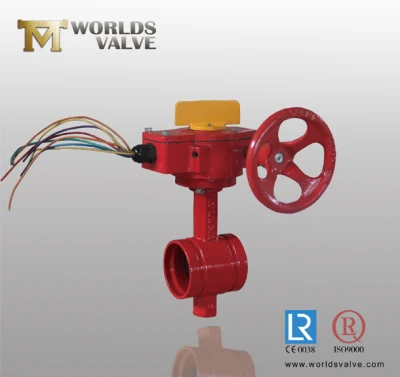

La válvula de mariposa ofrece un servicio económico, eficiente y fiable para aplicaciones de tuberías de extremo ranurado. Se instala fácilmente con dos acoplamientos de extremo ranurado. Las válvulas de mariposa LOCXEND son ideales para su uso en salas mecánicas, líneas de proceso, líneas de agua de condensador, líneas de agua desmineralizada y líneas de agua fría y caliente.
El resistente cuerpo de hierro dúctil está recubierto de epoxi en todas las superficies mojadas y expuestas a la atmósfera. Esto proporciona protección contra la corrosión tanto interna como externa.
El encapsulado EPDM en el disco proporciona protección contra ataques químicos y erosión y también forma un sello hermético contra la pared interior de la válvula. Las juntas tóricas en EPDM evitan la corrosión atmosférica en las piezas internas.
La brida superior es simétrica para aceptar muchos operadores de engranajes o manuales diferentes, así como actuadores eléctricos, neumáticos e hidráulicos. El cuello extendido permite un amplio espacio de aislamiento.
El disco encapsulado EPDM está diseñado para minimizar la turbulencia y maximizar las buenas características de flujo, así como para proporcionar un sellado positivo, protección contra la erosión y la corrosión, y un par de sellado bajo.
INTRODUCCIÓN DE LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa.
**capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.
**medición de dimensiones e inspección
**Taller de montaje
**Embalaje
**certificados -- certificados CE ISO WRAS ACS
| Tamaño | DN50-DN350 | DN50-DN350 |
| Presión de trabajo | 16Bar | 10bar |
| Vaciado | 24bar | 15bar |
| Junta (aire) | 6bar | 6bar |
| Temperatura de funcionamiento | -45ºC~+150ºC. | |
| Entorno operativo | Sistema de balasto y de sentina procesamiento químico Plantas desaladoras equipos de perforación agua potable Polvo seco Alimentos y bebidas plantas de gas HAVC Industria minera Industria del papel manipulación de arena agua de mar Industria azucarera Tratamiento de aguas termotécnicas Aguas residuales | |
| Método de conducción | Palanca manual de engranaje helicoidal neumático eléctrico | |
Material principal:
| Material |
| Hierro fundido Hierro dúctil Acero al carbono Acero inoxidable |
| Hierro dúctil Acero al carbono Acero inoxidable + BUNA NBR EPDM VITON HEPDM Neoprene Hypalon caucho natural |
| Acero inoxidable |
| BUNA NBR EPDM VITON HEPDM Neopreno Hypalon caucho natural |
Características del producto:
La válvula de mariposa ofrece un servicio económico, eficiente y fiable para aplicaciones de tuberías de extremo ranurado. Se instala fácilmente con dos acoplamientos de extremo ranurado. Las válvulas de mariposa LOCXEND son ideales para su uso en salas mecánicas, líneas de proceso, líneas de agua de condensador, líneas de agua desmineralizada y líneas de agua fría y caliente.
El resistente cuerpo de hierro dúctil está recubierto de epoxi en todas las superficies mojadas y expuestas a la atmósfera. Esto proporciona protección contra la corrosión tanto interna como externa.
El encapsulado EPDM en el disco proporciona protección contra ataques químicos y erosión y también forma un sello hermético contra la pared interior de la válvula. Las juntas tóricas en EPDM evitan la corrosión atmosférica en las piezas internas.
La brida superior es simétrica para aceptar muchos operadores de engranajes o manuales diferentes, así como actuadores eléctricos, neumáticos e hidráulicos. El cuello extendido permite un amplio espacio de aislamiento.
El disco encapsulado EPDM está diseñado para minimizar la turbulencia y maximizar las buenas características de flujo, así como para proporcionar un sellado positivo, protección contra la erosión y la corrosión, y un par de sellado bajo.
INTRODUCCIÓN DE LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa.
**capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.
**medición de dimensiones e inspección
**Taller de montaje
**Embalaje
**certificados -- certificados CE ISO WRAS ACS
